MANTENIMIENTO CENTRADO EN CONFIABILIDAD

La metodología de Mantenimiento Centrada en Confiabilidad ayudará a tu personal de Mantenimiento a crear planes de mantenimiento efectivos, auditables y trazables en el tiempo.

¿RCM con Reliaplant?

RELIAPLANT ha compilado años de profunda experiencia en la aplicación del RCM tomando como referencia las mejores prácticas internacionales y los lineamientos del estándar SAE JA1011 y JA1012. Usando el Software de RCM-S de Reliaplant podrás crear y actualizar los PM para los sistemas y activos que desees dentro de una planta, o varias.

Jusitifcación para hacer un RCM

Existen actividades innecesarias, duplicadas o que se realizan muy frecuentemente.

El plan PM no contempla actividades que minimicen las fallas repetitivas.

Las tareas no están sincronizadas en el tiempo y la carga administrativa que se genera en OTs es muy grande.

Los ejecutores de mantenimiento no realizan las tareas del PM actual.

PROCESO DE RCM OPTIMIZADO
ANÁLISIS DEL CONTEXTO OPERATIVO
FUNCIÓN DE EQUIPOS
FALLAS FUNCIONALES
FRECUENCIA DE FALLA
EFECTO SOBRE EL SISTEMA
¿EQUIPO CRÍTICO?
SI
NO
RTF
SI
NO
ANÁLISIS DE MODOS DE FALLA
IDENTIFIFICACIÓN DE TAREAS
CRITERIO DEL CONSULTOR
PM OPTIMIZADO
PM GENÉRICO
RTF
GENERACION DE PLANTILLAS DE CARGA AL CMMS

ANÁLISIS DEL CONTEXTO OPERATIVO

Establece la definición de los límites del sistem para evitar superposición y asegurar precisión. Documenta el análisis del contexto operativo de los equipos que se analizarán en ese sistema, tanto críticos como no críticos.

Definición del Límite del Sistema y Contexto Operacional

Información General

Planta: Planta de Polietileno

Sistema: Hipercompresor

ID del sistema: 04451-09816

Subsistema: Sistema de aceite de enfriamiento

Fecha: 24 de febrero de 2021

Analistas: Carlos Villegas, Lisset Chavez

Equipo Principal Incluido

Bombas de tornillo de aceite de enfriamiento P-1202A, P-1202B

Tanque de almacenamiento de aceite de enfriamiento TK-1202

Enfriador de tubo y carcasa E-1202

Filtros dúplex de membrana F-1202A, F-1202B

Válvula reguladora de presión a la sapda PV-1204

Termoválvula TV-1202

Instrumentación asociada a los equipos principales (Instrumentos de nivel, presión y temperatura)

Límites Físicos Primarios

Inicia en: Tanque de almacenamiento (TK-1204) proveniente de la bomba P-1204 (no incluida).

Finaliza en: Válvula reguladora de presión a la salida (PV-1204).

Premisas y Advertencias

El aire de instrumentos se considera una entrada al sistema.

El suministro de aceite de enfriamiento se considera una entrada al sistema.

Descripción de la Operación

El propósito de este sistema es suministrar aceite limpio a los empaques y las cámaras de los émbolos de ambas etapas de compresión de un hipercompresor de gas, proporcionando el medio de enfriamiento para retirar el calor generado por la fricción.

El aceite recibido por el tanque de almacenamiento TK-1220 proviene del aceite transferido por la bomba P-1204 y del retorno de aceite que fue empleado en el sistema de enfriamiento de los empaques y émbolos del hipercompresor. Cuenta con el calentador eléctrico HE-1220, ubicado en el fondo del tanque, para precalentar el aceite entre 40°C y 50°C antes de iniciar el compresor al menos 2 horas antes de su arranque.

El instrumento TSHL-0475 controla el encendido y apagado del calentador para mantener la temperatura en el rango adecuado. Si la temperatura del aceite excede los 70°C, se activa el interlock I-1281, deteniendo el sistema.

IDENTIFICACIÓN FUNCIONES Y EFECTOS DE FALLA SOBRE EL SISTEMA

Identifica las funciones y fallas funcionales de los equipos, así como evalua su impacto en el sistema en términos de consecuencias económicas, operacionales, de seguridad y ambientales. Este análisis se fundamenta en la experiencia y criterio del equipo de trabajo (ENT), respaldado por el historial relevante de fallas, que incluye la frecuencia de fallas (TPPF).

Equipo / ComponenteFunciónFalla funcionalEfecto sobre el procesoFrecuencia estimada de ocurrenciaConsecuencias de la pérdida de la funciónCrítico
Bomba de aceite de enfriamiento P-1202 Bombear agua desde el tanque de almacenamiento hasta la torre de enfriamiento a un caudal de 500 litros por minuto y una presión de 5 bar.No bombea agua de enfriamiento o lo hace por debajo de los estándares definidos.Se produce paro por emergencia cuando la presión de salida del sistema medida por el transmisor PIT-1202 detecta una caída por debajo de 3.06 kg/cm².2 veces al añoParo por 4 horas del sistema
Tanque de almacenamiento de aceite y sistema de precalentamiento (TK-1220 / HE-1220) Almacenar aceite y precalentarlo entre 40°C y 50°C para garantizar el correcto arranque del hipercompresor.No mantiene el nivel, la temperatura o excede los límites establecidos.Paro del sistema debido a nivel bajo o alto (interlocks I-1271 / I-1272) o sobrecalentamiento del aceite (interlock I-1281).1 vez al añoParo del sistema por 6 horas para inspección y corrección.No
Filtros Dúplex F-1220-A/B Asegurar la limpieza del aceite eliminando partículas mayores a 25 μm.No filtra adecuadamente el aceite debido a saturación o daño en los filtros.Incremento en la presión diferencial, activación de alarma (PDT-1220) y posible daño a componentes aguas abajo.2 veces al añoNinguna. Se tiene redundancia pasiva.No
Válvula de Control PCV-1220Mantener la presión del sistema en 3.06 kg/cm².No regula la presión dentro del rango establecido.Activación de alarmas por baja o muy baja presión (PIT-1221) y paro del sistema por activación del interlock I-1220.1 vez cada 2 añosParo del sistema por 4 horas para ajuste o reemplazo.
...

ANÁLISIS DE CRITICIDAD

Asigna la criticidad de cada equipo dentro del sistema para priorizar aquellos a los que se les deberá realizar un análisis de modos de falla y asignación de un PM optimizado.

ConsecuenciaFrecuencia
Eventos anuales
Más de 1Entre 0.1 y 1Entre 0.1 y 0.01Menos de 0.01
Muy alta
(4)
481216
Alta
(3)
36912
Media
(2)
2468
Baja
(1)
1234

ANÁLISIS DE LOS MODOS E IDENTIFICACIÓN DE TAREAS

Registra los modos de falla probables que causan la pérdida parcial o total de la función del activo e identifica las tareas proactivas apropiadas manteniendo trazabilidad.

#Modo de Falla (Causa)Ítem MantenibleEfecto Local de Falla¿Se presenta frecuente?Patrón de FallaTareas Propuestas
1Mala alimentación eléctrica (desbalance entre fases, subtensiones, sobretensiones, o variación de frecuencia, calidad de energía).NALOO (Low Output); OHE (Overheating)AleatorioRealizar monitoreo de vibración de espectro completo. Establecer los niveles básicos y de acción. Analizar tendencias de los resultados.
2Falla en caja de bornes por corrosión o humedad (genera corto o circuito abierto).Caja de conexionesUST (Spurious Stop); OHE (Overheating); FTS (Fail to start)NoProgresivoRealizar análisis de aceite lubricante básico. Establecer niveles de acción. Analizar tendencias de los resultados.
3Degradación del aislamiento por contaminación, humedad o envejecimiento.BobinadosOHE (Overheating)ProgresivoInspección de los bornes y ajuste con torquímetro. Realizar termografía.
4Daño en el devanado por sobrecalentamiento o cortocircuito interno.BobinadosOHE (Overheating)ProgresivoRealizar pruebas eléctricas (pruebas estáticas). Establecer niveles de acción. Analizar tendencias de los resultados.
5Falla o degradación de rodamiento por lubricación deficiente.RodamientoVIB (Vibration); OHE (Overheating); BRK (Breakdown)AleatorioRealizar monitoreo de vibración de espectro completo. Establecer los niveles básicos y de acción. Analizar tendencias de los resultados.
6Desalineación entre motor y carga, pata coja, soltura de pernos o bastidor deteriorado.Pernos de fijación; base del motorVIB (Vibration)AleatorioRealizar monitoreo de vibración de espectro completo. Establecer los niveles básicos y de acción. Analizar tendencias de los resultados.
7Falla o degradación del eje (corrosión, fisura, fatiga, deformación, desgaste por fricción).EjeVIB (Vibration); OHE (Overheating); BRK (Breakdown)NoProgresivoRealizar una inspección visual interna. Desmontar y limpiar según sea necesario.

REVISIÓN DEL PLAN DE MANTENIMIENTO

Agrupa tareas por responsables, optimiza las frecuencias para la sincronización y agrega el detalle de cada actividad (paso a paso secuencial) junto con la lista de materiales, consumibles y herramientas requeridos.

#Tipo de tareaDescripciónEjecutor1S3M6M1A2A4A
Motor Eléctrico ME-1202
1Mantenimiento PreventivoVerificar el funcionamiento de resistencias calefactoras para la prevención de humedad en el interior del motor (solo aplica cuando el motor no se encuentra operando, en standby espera).Operador
2Mantenimiento PredictivoVerificar sensorialmente temperatura, vibración, decoloración, olores y/o ruidos anormales.Operador
3Mantenimiento PredictivoVerificar valores de tensiones y corrientes por fase, potencia activa y reactiva, factor de potencia y temperaturas.Eléctrico
4Mantenimiento PredictivoRealizar análisis de vibración con analizador portátil.Tec. Predictivo
5Mantenimiento PredictivoTermografía.Tec. Predictivo
6Mantenimiento PredictivoEvaluar reengrase con ultrasonido.Tec. Predictivo
7Mantenimiento PreventivoVerificación conectada en caja (revisar con torquímetro que tenga el torque requerido), inspección visual de acometida en busca de cambios de coloración, sulfatación, pérdida del aislamiento y presencia de humedad.Eléctrico
8Mantenimiento PredictivoPruebas estáticas (capacitancia, resistencia fase a fase, desbalance resistivo, resistencia a tierra, inductancia fase a fase, desbalance inductivo, índice de polarización, DAR, prueba surge. Asegurar que el motor esté conectado, frío y desenergizado).Eléctrico
9Mantenimiento PreventivoVerificación del correcto funcionamiento del ventilador, limpiar entradas y salidas de aire, deflectores y carcasa.Mecánico
10Mantenimiento PreventivoVerificación de alineación mecánica, nivelación, pata coja, correcto apriete (torque) de pernos de anclaje.Mecánico

GENERACIÓN DE ARCHIVOS DE CARGA AL CMMS

Exporta el archivo RCM a un formato adaptable para su compatibilidad con los archivos planos de carga al CMMS minimizando asi las horas de retrabajo y la entrega inmediata de nuevas versiones del PM.

OPERACIÓNPUESTO DE TRABAJOCENTROCLASE DE CONTROLDESCRIPCIÓN OPERACIÓNTRABAJOUN.DURACIÓNUN.CvC%
10VZ02MELEVZ02PM01[2A] Verif. conexionado elec y en caja
  • Verificación conexionado en caja (revisar con torquímetro que tenga el torque requerido), inspección visual de acometida.
  • Limpieza del devanado con aire seco y desengrasante dieléctrico.
  • Verificar el correcto conexionado eléctrico y sentido del giro del motor.
10.4H25.2H2100
20VZ02MMECVZ02PM01[2A] Verif. alineación, acople y venti
  • Verificación de alineación mecánica, nivelación, pata coja, correcto apriete (torque) de pernos de anclaje.
  • Verificación de acople (torque de apriete, elemento flexible, juego axial y giro libre del eje).
  • Verificación del correcto funcionamiento del ventilador, limpiar entradas y salidas de aire, deflectores y carcasa.
24H212H2100
30TALLERVZ02PM01[4A] Insp de engra y meca y reacond
  • Inspeccionar integridad de caja de engranajes.
  • Inspección y reemplazo de rodamiento.
  • Inspección dimensional y de la integridad mecánica.
  • Reacondicionamiento y barnizado de estator y rotor (pruebas eléctricas).
123.2H261.6H2100

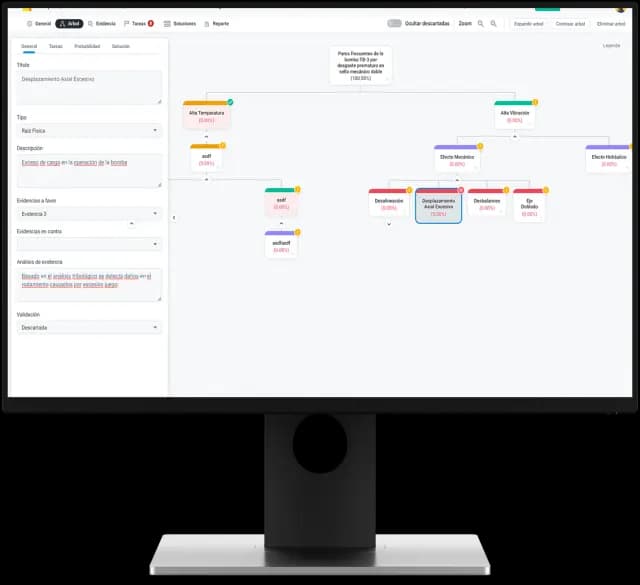

RCAP1
